Kluczowe cechy konstrukcyjne
◆ Aby sprostać wymaganiom ciężkiej i precyzyjnej obróbki, maszyna ta charakteryzuje się monolityczną konstrukcją wrzeciona typu kartridżowego. Wyposażona jest w importowane łożyska precyzyjne w konfiguracji „3 z przodu, 2 z tyłu” oraz napędzana wysokowydajnym serwomotorem wrzeciona. Taka konfiguracja zapewnia wysoką sztywność, doskonałą dokładność i niezmiennie stabilne prędkości, umożliwiając bezproblemowe wykonywanie zadań o dużym obciążeniu. Łoże maszyny jest odlane z wysokiej jakości żeliwa metodą piaskowania żywicą. Skośna konstrukcja łoża o kącie nachylenia 30°, wzmocniona gęstym wewnętrznym użebrowaniem, znacznie zwiększa sztywność konstrukcji i tłumienie drgań, jednocześnie optymalizując ergonomię miejsca pracy i wydajność odprowadzania wiórów.
◆ Osie ruchu wyposażone są w prowadnice liniowe o wysokiej sztywności i precyzyjne śruby kulowe z naprężeniem wstępnym, które są bezpośrednio połączone z serwosilnikami za pomocą elastycznych sprzęgieł. Taka konfiguracja, zintegrowana z inteligentnym, automatycznym systemem smarowania, zapewnia wymuszone smarowanie zarówno szyn, jak i śrub. Efektem jest doskonała dokładność pozycjonowania, minimalizacja odkształceń termicznych i szybkie prędkości przesuwu do 30 m/min.
◆ Stacja hydrauliczna wyposażona jest w renomowane tajwańskie pompy o zmiennej wydajności, silniki hydrauliczne i elektrozawory. Wyposażona w wysokowydajny system chłodzenia powietrzem, zapewnia niski poziom hałasu i stałą kontrolę temperatury oleju, zapewniając niezawodne źródło zasilania do długotrwałej, ciągłej pracy.

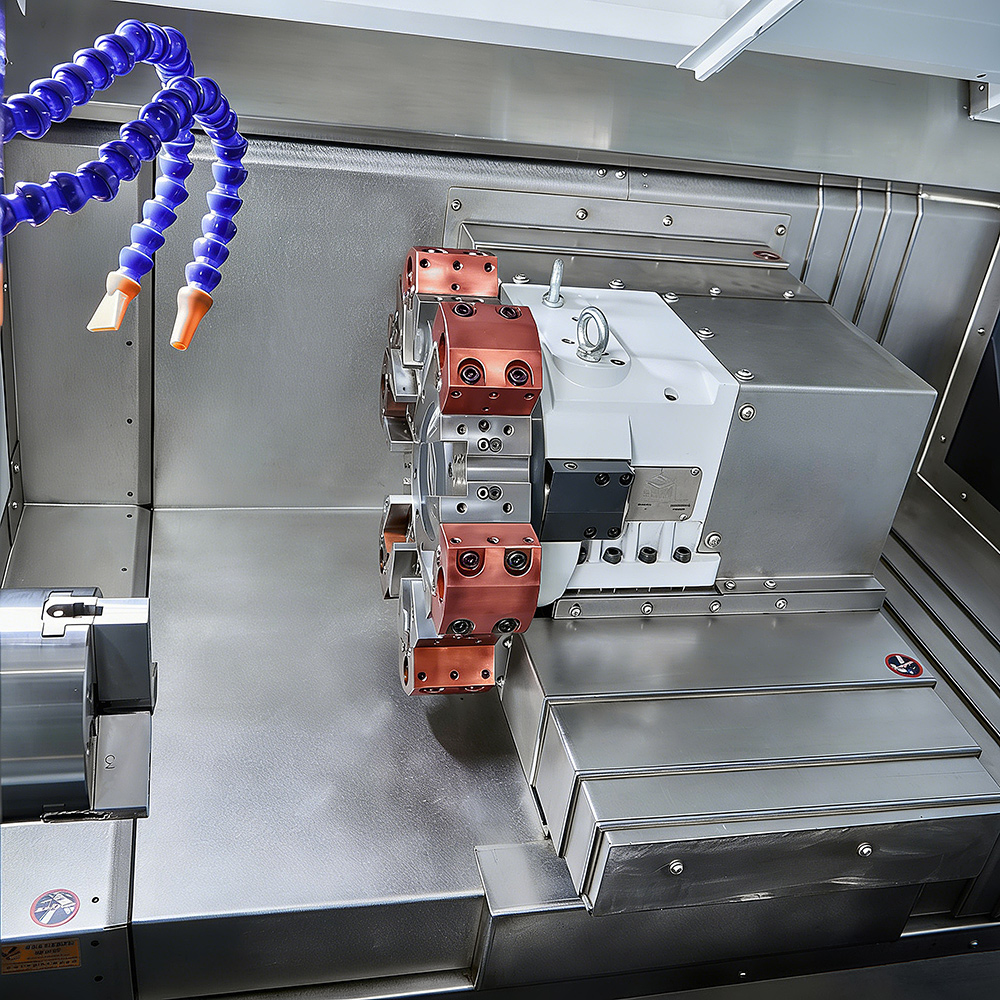

◆ Dostępny z głowicami obrotowymi hydraulicznymi lub serwo, system oferuje doskonałą sztywność i szybką wymianę narzędzi. Obsługuje dwukierunkowy wybór narzędzia po najkrótszej ścieżce, z czasem indeksowania wynoszącym zaledwie 0,3–0,5 sekundy. Pojemność narzędzi nie zależy od rozmiaru obrabianego przedmiotu, co czyni go idealnym rozwiązaniem do ciężkiej obróbki elementów typu tarczowego.
◆ Maszyna jest wyposażona w całkowicie zamkniętą osłonę przeciwbryzgową o nowoczesnym wyglądzie i doskonałej szczelności. Przesuwne drzwi działają płynnie i są wyposażone w mechanizm blokujący, co zapewnia maksymalną ochronę operatora i kompleksowe bezpieczeństwo sprzętu.
Wyświetlacz produktu
Główne dane techniczne
| Przedmiot | Jednostka | NXX-46B | NXX-46BL | |
| Max. Huśtawka nad łóżkiem | mm | Φ480 | Φ500 | |
| Maksymalna długość obróbki | mm | 320 | 360 | |
| Maksymalny obrót nad wózkiem wieżyczki | mm | Φ125 | Φ220 | |
| Maksymalna średnica toczenia (tarcza/wałek) | mm | Φ380/φ125 | Φ480/φ220 | |
| Średnica otworu wrzeciona | mm | F56 | F56 | |
| Maksymalna pojemność pręta | mm | Φ45 | Φ45 | |
| Zakres prędkości wrzeciona | obr./min | 0-4000 | 0-4000 | |
| Kroki prędkości wrzeciona | Krok | CV | CV | |
| Wrzeciono nosowe |
| Kołnierz typu A2-5 | Kołnierz typu A2-5 | |
| Moc silnika głównego (wrzeciono) | kW | 7,5 | 7,5 | |
| Kąt nachylenia łóżka | Kąt | 30 | 30 | |
| Prędkość szybkiego przesuwu osi X | m/min | 24 | 24 | |
| Prędkość szybkiego przesuwu osi Z | m/min | 30 | 30 | |
| Maksymalny zakres ruchu osi X (w jednym kierunku) | mm | 600 | 500 | |
| Maksymalny zakres ruchu osi Z | mm | 425 | 420 | |
| Moc silnika serwo osi X/Z | mm | 1.3 | 1.8 | |
| Bicie promieniowe i osiowe wrzeciona | mm | ≤0,003 | ≤0,003 | |
| Dokładność płaskości powierzchni czołowej wrzeciona | mm | ≤0,01/Φ100 | ≤0,01/Φ100 | |
| Powtarzalność Dokładność | Oś X | mm | ±0,0025 | ±0,0025 |
| Oś Z | mm | ±0,0025 | ±0,0025 | |
| Standardowy typ wieżyczki |
| Wieżyczka indeksująca serwomechanizm | Wieżyczka indeksująca serwomechanizm | |
| Maksymalna liczba narzędzi | szt. | 12 | 12 | |
| Czas indeksowania między narzędziami |
| 0,3 | 0,3 | |
| Rozmiar narzędzia | Narzędzie OD | mm | 25×25 | 25×25 |
| Średnica wytaczadła | mm | Φ32 | Φ32 | |
| Całkowite zużycie energii | kW | 11 | 12 | |
| Waga maszyny (w przybliżeniu) | kg | 2950 | 3100 | |
| Wymiary całkowite (dł. × szer. × wys.) | mm | 2280×1850×1940 | 2350×1875×1940 | |
